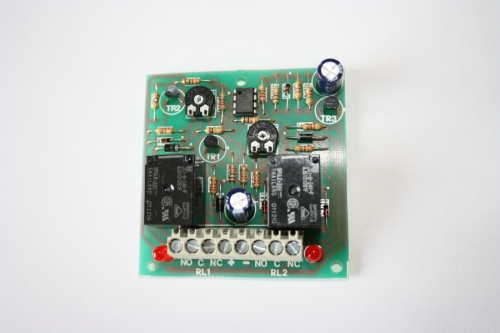

[22140] N105- 145 Yli- ja alijännitesuojauskortti 13,8V järjestelmiin
Ominaisuudet
Suojauskortti on suunniteltu 13,8 V ( 12V) järjestelmiin
suojaamaan yli- ja alijännitteiltä herkkiä laitteita.
Kortti sisältää 2 kpl 12A relettä yli- ja alijännitteen katkaisuun.
Releiden toimintotilan näyttö led.
Releiden pitojännitteet ovat 10,5VDC ja 14,8 VDC.
Kun jännite putoaa alle 10,5VDC, niin kuorman jännite putoaa pois.
Jännitteen noustessa yli 14,8VDC kuorman että akuston jännite putoaa pois.
Toimintojen kuvaus:
Esim. akuston syväpurkauksen esto ja ylijännitteet.
Tekniset tiedot
Toimintajännite 13,8VDC järjestelmiin
Syväpurkaussuoja akustolle 10,5V
Alijännite alle 10,5VDC katkaisu.
Ylijännite max. 14,8VDC katkaisu.
Releen toimintavirta max. 20mA.
Releen max. kuormitus 12A 28VDC
Mitat ( l x k x s) 69x 71x 21 mm
Toimintalämpötila: -10C- +50C
Paino: 67g
